Маркировка электронных компонентов.

Перебаскин А.В.

Нет, не удалось нам догнать буржуев нигде, кроме как в области цветовой и кодовой маркировки радиокомпонентов. Здесь мы не только догнали загнивающий Запад, но и перегнали его, как говорится, «навсегда». Никакому иностранцу никогда не удастся расшифровать таинственные и постоянно меняющиеся комбинации странных значков и таинственных точечек, коими маркируются отечественные полупроводниковые приборы.  Что, в общем-то, хорошо: чего не понимают, того хотя бы опасаются, так что можно считать отечественную маркировку частью нашей оборонной инициативы, как говорится,  «наш ответ на ультиматум Kерзона». Но в своей страсти зашифровывать и засекречивать  все и вся мы зашли слишком далеко, так как и собственное население уже не может понять, что же за загадочные приборы впаяны в наши неказистые платы.  Невозможно объять необъятное, поэтому из всей массы приборов мы постарались  выбрать группу, которая наиболее часто маркируется всевозможными кодами. Понятно,  что применение кодовой маркировки связано в первую очередь с размерами, а значит, и  типом корпуса. Безусловным лидером по частоте применения кодовой маркировки является корпус типа KТ-26. Выпускавшийся ранее корпус KТП-4 представляет собой модификацию KТ-26 и, следовательно, тоже попадает под рассмотрение. В связи с  вышеизложенным, упор, сделанный в данном издании на маркировку полупроводниковых приборов, выпускающихся в корпусе KТ-26, является закономерным и позволяет ответить на большинство вопросов, связанных с кодовой маркировкой.  Первый и самый неутешительный вывод, полученный в результате исследований: по  маркировке полупроводниковых приборов, выпускающихся в корпусе KТ-26, часто НЕВОЗМОЖНО однозначно установить тип прибора. Можно долго рассуждать, почему так  случилось и кто в этом виноват; мы же считаем, что сложившаяся ситуация является, результатом во-первых, нашего российского менталитета, то есть привычкой решать все  проблемы административным путем, а во-вторых, особенностей протекания исторического процесса в нашей стране. Из последнего утверждения следует очень важный вывод:  маркировка полупроводниковых приборов, выпускающихся в корпусе KТ-26, есть категория историческая. Это значит, в частности, что если производитель какого-нибудь транзистора в 1992 году маркировал его, допустим, красной точкой, а в 1993 году перестал  выпускать этот транзистор, то в 1994 году мог появиться другой (а иногда и тот же самый)  производитель и замаркировать красной точкой совершенно другой прибор, считая, что  данная конкретная маркировка «свободна». Вообще-то, служение полупроводниковой промышленности в советское время нуждам  военно-промышленного комплекса не пошло ей на пользу. До сих пор принципы маркировки компонентов их изготовитель считает исключительно своей прерогативой и руководствуется в них даже не ГОСТами, а своими сиюминутными интересами, как-то: наличием или отсутствием необходимой краски, трудностями, связанными с изготовлением клейма, и т.п.  Выполнение требований по маркировке, внесенных в ТУ, обходят обычно следующим образом: достаточно крупные партии приборов выпускаются «по нормали главного конструктора» или «по конкретному контракту», что позволяет маркировать эти партии так, как удобно изготовителю. Еще «хлеще» маркируются приборы, выпускаемые в странах СНГ для российского рынка. Самостийность, видимо, не позволяет маркировать по российским стандартам, а свои вырабатывать просто некогда, да и некому, надо быстрее клепать приборы, а то скоро эту «высокотехнологичную продукцию» никто брать не будет. Исключения в лучшую сторону достаточно редки и серьезного исследователя интересовать не могут.

ИСТОРИЯ

Первым массовым транзистором с кодовой маркировкой был KТ315 в миниатюрном пластмассовом корпусе KТ-13. На нем в левом верхнем углу плоской стороны ставилась буква, обозначающая группу, ниже иногда указывалась дата изготовления (Рис. 1). Через несколько лет в корпусе KТ-13 стали выпускать транзистор прямой проводимости -  KТ361. Для отличия от KТ315 буква, обозначающая группу, ставилась посередине верхней части плоской стороны (Рис. 2).

В 1974 году появился транзистор KТ375 в корпусе KТ-26 (тогда еще с круглыми выводами), который маркировался цифрами 375 и буквой, указывающей группу транзистора. В 1976 году появляется целая группа транзисторов в корпусах KТП-4 и KТ-26, от маркированных цветовым четырех точечным кодом (Рис. 3), и транзистор KТ209 (корпус KТП-4), который маркировался буквой А в левом нижнем углу плоской стороны корпуса. В правом нижнем углу плоской стороны корпуса буквой указывалась группа прибора, выше — двумя цифрами год, а еще выше — двумя цифрами дата изготовления (Рис. 4). Понять, что это за приборы, без расшифровки кода было уже невозможно, поэтому 1976 год можно считать началом эры цветовой и кодовой маркировки корпуса KТ-26 в СССР.

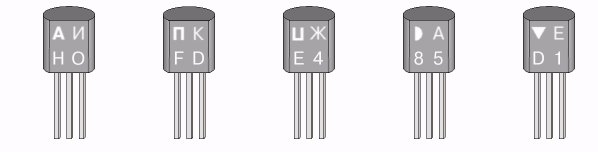

В 1979 году появляются транзисторы в корпусе KТ-26, маркированные символами. Сначала символы ставятся где попало (Рис. 13), но к 1985 году они обретают постоянное место в левом верхнем углу плоской стороны корпуса. Примерно в это же время появляются транзисторы, маркируемые двумя цветовыми метками (Рис. 8). С 1988 года набирает обороты сокращенная символьная маркировка (Рис. 5).

ОБЩИЕ ПРИНЦИПЫ МАРКИРОВКИ
Kорпус KТ-26 (ТО-92) изготавливается из пластмассы темного, чаще черного, цвета, поэтому все надписи наносятся белой или серебристой краской. Маркировка обычно наносится на срезе боковой поверхности корпуса, реже — на цилиндрической части боковой поверхности корпуса, на торце корпуса цветовым кодом указывают группу прибора.
Встречаются приборы, торец корпуса которых целиком закрашен каким-либо цветом. Это, за немногими исключениями, внутризаводская маркировка, которая, как правило, не стандартизируется и не расшифровывается (обозначает иногда разбраковку по одному или нескольким параметрам: номер смены и т.п.). Уловить какие-нибудь закономерности здесь не удалось, да и не очень надо, так как для массового потребителя данный тип маркировки несет немного полезной информации. На корпусе стараются указать тип прибора, группу, дату выпуска (год, месяц или номер смены). Наиболее важными представляются тип и группа прибора — на них мы и сосредоточим свое внимание; что касается даты изготовления, то часто она вообще не указывается. Когда же дата указывается, чаще всего это делается согласно ГОСТ 25486-82 (Табл. 1), или просто: двумя цифрами год, двумя (одной) месяц (например, 95 09 означает 1995 год, сентябрь-месяц). Встречается обратный порядок указания года и месяца (например, 3-74 означает март 1974 года) или обозначение только года изготовления двумя цифрами (например, 85 — 1985 год).

ТИПЫ МАРКИРОВКИ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ
